ProduktasIntrodukcija

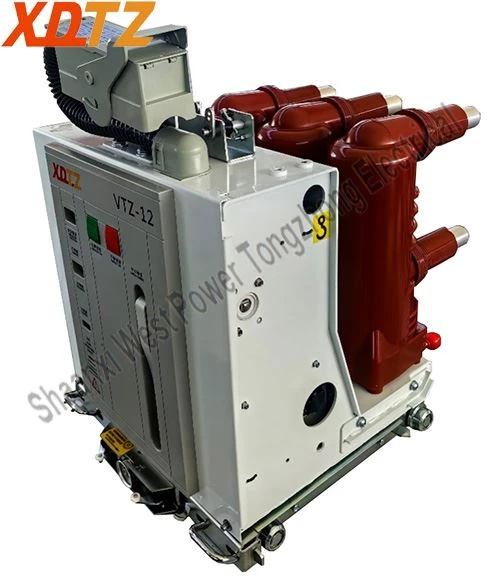

VTZ -12 T Mine, nepraleidžianti vakuuminių grandinės pertraukiklis (Tongzhong Electrical Special Model) yra skirtas naudoti požeminėse kasybos programose, kurių 1/60Hz dažnio dažnis yra vardintas 12 kV ir kintamosios srovės dažnis. Jis priima moduliuotą veikimo mechanizmą, o mechaninio rankinio uždarymo ir atidarymo sąsaja yra LED iš viršaus, kurią klientams patogu naudoti, ir ji tinka visoms vietoms, kurioms yra atsparios sprogimo reikalavimai elektros energijos įrenginiams, o ištraukiamąjį įrenginį suderinamas su PJG perjungimu.

Produkto specifikacijos

SpecifikacijaSheet

Nr.	Vardas	Vienetas	Duomenys
1	Įvertinta įtampa	kv	12
2	Įvertintas dažnis	Hz	50/60
3	ĮvertintaCUrrentas	A	1250
4	ĮvertintaPOWeris FReikalavimasWITH StandVOLTAGE	kv	48(Per kontaktines spragas) / 42(Į žemę)
5	ĮvertintaLightningImpulseWITH StandVOLTAGE	kv	75/85
6	ĮvertintaShort-CIrcuitBreagavimasCUrrentas	ka	25/31.5
7	Įvertinta Short-CIrcuitMAkingCUrrentas (Peak)	ka	63/80
8	ĮvertintaWITH StandCUrrentas (Peak)	ka	63/80
9	ĮvertintaDurationShort-CIrcuit	s	4
10	VeikiaCycles atRattedShort-CIrcuitBreagavimasCUrrentas	Laikai	E2
11	MechaninisEndrance	Laikai	20000
12	Standartinis veikimasSlygiagretis	-	O -0. 3s-co -180 s-co
13	Leidžiama WausisThickness ofCOntakis	mm	Mažiau arba lygus 3

MechaninisChariterinės

Nr.	Vardas	Vienetas	Duomenys
1	Klirensas tarpPajudėjo ir fiksuotas COntakis	mm	9±1
2	SusisiekiteOvertravel	mm	3.5±0.5
3	VidurkisCpralaimėjimasSPeed	m/s	0.7±0.2
4	VidurkisOPeningSPeed (AVerageSPeedpirmojo atidarymoat6mm)	m/s	1.1±0.2
5	ĮvertintaCOntakis Spaudimas	N	2500±200N(25Ka) 3100 ± 200n (31,5Ka)
6	Uždarymo laikas	MS	30 ~ 70ms
7	Darbo laikas	MS	20 ~ 50ms
8	SusisiekiteBopcingDURATION ATCpralaimėjimasOPELATIKA	MS	Mažiau arba lygus2
9	NėraImultanity išUždarymas/OPening Operacijosiš 3-PHase	MS	Mažiau arba lygus 2

Produkto pranašumai

VTZ -12 T Mine, kad sprogimui atsparios vakuuminės grandinės pertraukiklis turi daug pranašumų:

Grandinės pertraukiklio atlikimas

E2-C2-M2

Saugumas ir patikimumas

Grandinės pertraukiklyje naudojamas nuolatinio magneto veikimo mechanizmo ir spyruoklės veikimo mechanizmo derinys. Normalioje veikloje naudojamas nuolatinis magneto mechanizmas. Dėl nuolatinio magneto mechanizmo gedimo pertraukiklį vis tiek galima rankiniu būdu uždaryti ir atidaryti, užtikrinant saugų ir patikimą veikimą. Sulaužytojas, suporuotas su skirstomuoju įrenginiu, pasiekia patikimą mechaninį blokavimą, užtikrinantį operacinio personalo saugumą.

Aukštas laidumo našumas

Jame yra racionaliai suprojektuota laidžioji grandinė, užtikrinanti, kad ji atitiktų 1,1 karto didesnės nei įvertintos srovės temperatūros kilimo reikalavimus.

Intelektuali konfigūracija

a. Gali būti pridėta savarankiškai maitinama belaidžio temperatūros stebėjimo sistema, užtikrinanti saugų, be priežiūros, sprendimą be priežiūros.

b. Mechaninės charakteristikų stebėjimo programa gali nuolat stebėti pertraukiklio eksploatavimo duomenis, leidžiančius anksti aptikti ir išspręsti galimas problemas.

c. Variklio spintelės įterpimo dizainas leidžia nuotolinį eksploatavimą, užtikrinantį personalo saugumą.

d. Dalinis iškrovos aptikimas leidžia aptikti komponentų senėjimą realiuoju laiku.

Produkto programos

VTZ -12 T Mine sprogimui atsparios vakuuminės grandinės pertraukiklis turi daugybę programų:

Anglių kasybos pramonė

Metalo kasybos pramonė

Produkto kontūro brėžinys

VTZ-12MT Mine Explosion-Proof Vacuum Circuit Breaker outline drawing

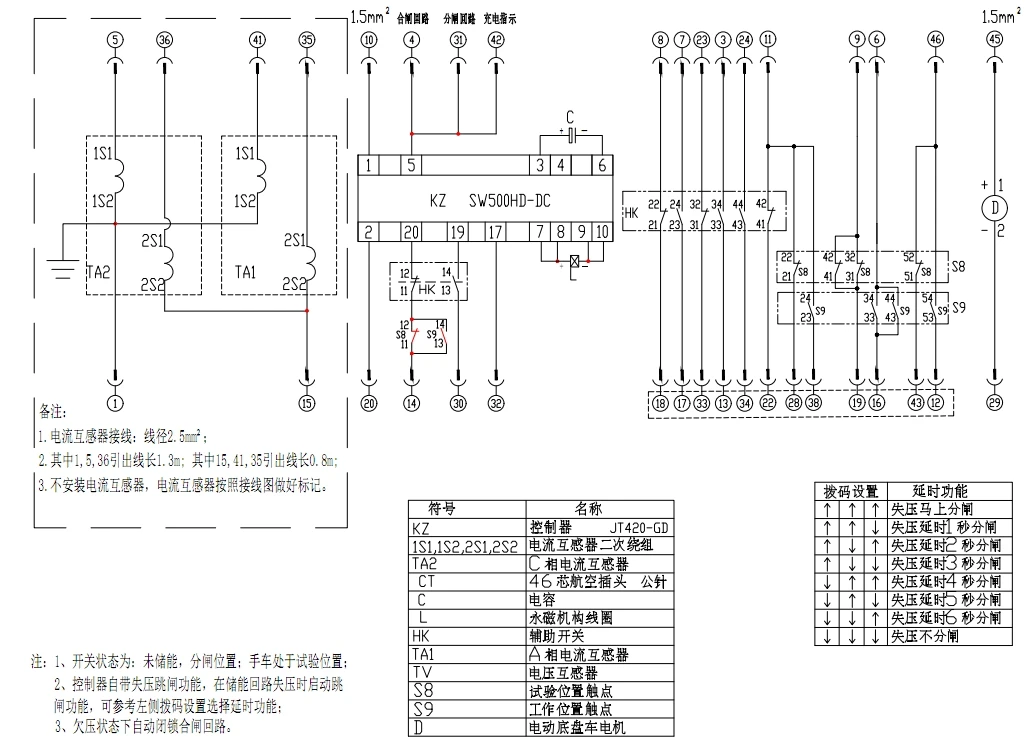

Antrinė laidų schema

VTZ-12MT Mine Explosion-Proof Vacuum Circuit Breaker Secondary Wiring Diagram
