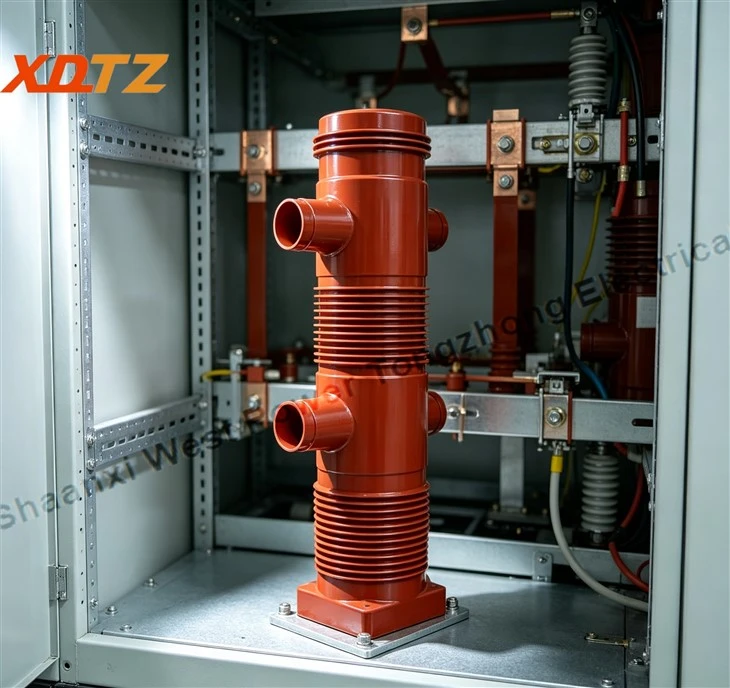

40,5 kV didelės srovės įterptieji poliai yra sudedamoji dalis, įterpianti vakuuminį pertraukiklį ir susijusias laidžias grandinės pertraukiklio dalis į sukietėjusią izoliacinę medžiagą. Jis dažniausiai liejamas ir kietinamas izoliacinėmis medžiagomis, tokiomis kaip epoksidinė derva, kad susidarytų vientisa visuma. Jis daugiausia naudojamas energijos perdavimo ir paskirstymo valdymo sistemose.

Gaminio specifikacijos

Specifikacijų lapas

Nr.

Vardas

Vienetas

Duomenys

Įtampos parametrai

1	Vardinis dažnis (fr)	Hz	50/60
2	Nominali įtampa (Ur)	kV	40.5
3	Vardinis trumpas-laikas (1 min.) maitinimo dažnio atsparumo įtampa (Ud)	kV	95
4	Nominali apšvietimo impulso atsparumo įtampa (UP)	kV	185

Dabartiniai parametrai

1	Nominali srovė	A	3150/4000
2	Nominali trumpojo jungimo{0}}pertraukimo srovė (Isc)	kA	31.5/40
3	Veikimo ciklai esant vardinei trumpojo jungimo{0}}pertraukimo srovei	Times	30
4	Vardinis trumpas{0}}laikas, atsparus srovei(Ik)	kA	31.5/40
5	Nominali trumpojo jungimo trukmė(tk)	s	4
6	Nominali atsparumo srovė (pikiausia) (Ip)	kA	80/100
7	Nominali trumpojo jungimo-srovė (IMC)	kA	80/100
8	vardinės trumpojo jungimo{0}}trūkimo srovės komponentas	%	40
9	Standartinė veikimo seka	O-0.3s-CO-180s-CO

Mechaniniai parametrai

1	Judančios dalies masė	kg	3.2~3.5
2	Kontakto uždarymo jėga	N	200±50~230±100
3	Vardinis kontaktinis slėgis	N	3400±200~4700±100

Reikalavimai jungiklių mechaninėms charakteristikoms

1	Tarpas tarp atvirų kontaktų	mm	19±1
2	Vidutinis atidarymo greitis (kontaktinė uždarymo padėtis ~ 75% atviro atstumo)	m/s	1.7±0.3
3	Vidutinis uždarymo greitis (30 % atidarymo atstumas ~ kontakto uždarymo padėtis)	m/s	0.8±0.2
4	Kontakto uždarymo atmetimo laikas	ms	Mažiau arba lygus 2
5	Kontaktų uždarymas ir atidarymas neveikia	ms	Mažiau arba lygus 2
6	Atidarymo kontakto atšokimo amplitudė	mm	Mažiau arba lygus 2

Gyvenimo trukmė

1	Laikymo laikotarpis	tuars	20
2	Mechaninis gyvenimas	Times	10000
3	Leidžiamas kontaktų dėvėjimosi storis	mm	3

Produkto privalumai

Pagerinkite elektros izoliacijos efektyvumą

Jis turi geras izoliacines savybes. Dėl tikslaus surinkimo jis gali užtikrinti patikimą vidinių laidininkų ar elektros komponentų izoliacijos apsaugą, veiksmingai užkirsti kelią elektros gedimams, pvz., nuotėkiui ir trumpajam jungimui, ir žymiai pagerinti elektros sistemos saugumą ir stabilumą.

Padidinkite mechaninę apsaugą

Jis yra tvirtas ir gali užtikrinti gerą mechaninę vidinių komponentų apsaugą, kad būtų atsparus išoriniam poveikiui, išspaudimui ir vibracijai; apsaugoti vidinius komponentus nuo mechaninių pažeidimų ir sukelti elektros našumo pablogėjimą arba gedimą, ir prailginti įrangos tarnavimo laiką.

Lengva montuoti ir prižiūrėti

Paprastai taiko standartizuotą dizainą, o surinkimo procesas yra gana paprastas ir greitas, o tai gali pagerinti gamybos efektyvumą; kai reikia atlikti vidinių elektros komponentų techninę priežiūrą ar kapitalinį remontą, patogu valdyti tiesiog išardant izoliacinį cilindrą, be didelio masto-visos elektros sistemos ardymo.

Optimizuokite erdvės išdėstymą

Jis gali būti pritaikytas pagal faktinius poreikius, kad būtų galima prisitaikyti prie skirtingų erdvės išdėstymo reikalavimų; viename izoliaciniame cilindre galima sumontuoti kelis elektrinius komponentus, kad būtų efektyviai išnaudota erdvė ir elektros sistema būtų kompaktiškesnė ir tvarkingesnė.

Prisitaikykite prie atšiaurios aplinkos

Turėdamas gerą atsparumą korozijai, atsparumą aukštai temperatūrai ir atsparumą žemai temperatūrai, jis gali stabiliai veikti įvairiomis atšiauriomis aplinkos sąlygomis; tai užtikrina patikimą elektros įrangos veikimą atšiaurioje aplinkoje

‌Produkto programos

40,5 kV didelės srovės įterptieji stulpai yra plačiai naudojami 40,5 kV elektros paskirstymo sistemose, tokiose kaip metalurgija, kasyba, nafta, chemijos pramonė, geležinkeliai, transliavimas, ryšiai, pramoninis aukšto -dažnio šildymo ir kt.

Galime pateikti visų rūšių vakuuminių grandinės pertraukiklių dalis, tokias kaip įterptieji stulpai, izoliatoriai, vamzdžiai ir vakuuminiai pertraukikliai, jei jums reikia daugiau informacijos, susisiekite su mumis bet kuriuo metu.

Važiuoklės sunkvežimis, skirtas KYN28-12 skirstomiesiems įrenginiams

12kV Vacuum Interrupter for Vacuum Circuit Breaker

12kV vakuuminis pertraukiklis vakuuminiam grandinės pertraukikliui

Fixed Contact for Vacuum Circuit Breaker

Fiksuotas vakuuminio grandinės pertraukiklio kontaktas

12kV izoliatorius

Produkto kontūro brėžinys
