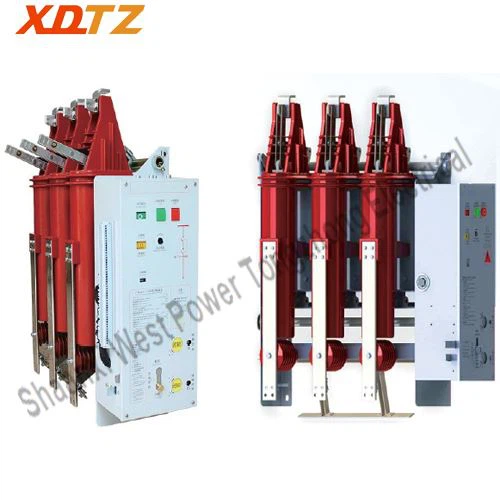

VTZ(SC)-12GD patalpų trijų padėčių vakuuminis grandinės pertraukiklis yra labai integruotas kombinuotas elektros prietaisas, kurio viduje yra atskiriamasis jungiklis, įžeminimo jungiklis ir integruotas vakuuminis grandinės pertraukiklis.

Gaminio specifikacijos

Specifikacijų lapas

Nr.	Vardas	Vienetas	Duomenys
1	Nominali įtampa	kV	12
2	Vardinis dažnis	Hz	50/60
3	ĮvertintasCurrent	A	630/1250
4	ĮvertintasPower FdažnumąWtaškasVoltage	kV	48(Per kontaktų spragas) / 42(Į žemę)
5	ĮvertintasLgerainingIimpulsasWtaškasVoltage	kV	75
6	ĮvertintasShort-CircuitBreakingCurrent	kA	25/31.5
7	Įvertintas Short-CircuitMakingCskubus (Peak)	kA	63/80
8	ĮvertintasWtaškasCskubus (Peak)	kA	63/80
9	ĮvertintasDuracijaShort-Circuit	s	4
10	VeikiantisCdviračiai atRedShort-CircuitBreakingCurrent	Ciklai	E2
11	MechaninisEištvermė	Laikai	10000
12	Standartinis veikimasSlygtis	-	O-0.3s-CO-180s-CO
13	Leidžiama WausisTsunkumasCliesti	mm	Mažiau nei arba lygus 3

MechaninisCcharakteristikos

Nr.	Vardas	Vienetas	Duomenys
1	Tarpas tarpPerkeltas ir pataisytas Cliesti	mm	9±1
2	SusisiekitePerkeliauti	mm	3.5±0.5
3	VidutinisCpralaimiSšlapinasi	m/s	0.6±0.2
4	VidutinisOpeningSšlapinasi (AvidutinisSšlapinasipirmojo atidarymoadresu6mm)	m/s	1.1±0.2
5	ĮvertintasCliesti Slėgis	N	2500±200N(25kA) 3100±200N(31,5 kA)
6	Uždarymo laikas	ms	30-70
7	Atidarymo laikas	ms	20-50
8	SusisiekiteBuncijaDuracija atCpralaimiOperacija	ms	Mažiau nei arba lygus2
9	Ne-Simutoniškumas išUždarymas/Opening Operacijosiš 3-Phase	ms	Mažiau arba lygus 2

Produkto privalumai

Grandinės pertraukiklio veikimas: E2-C2-M2

Patogi priežiūra: modulinio mechanizmo konstrukcija leidžia lengvai pakeisti uždarymo ir atidarymo ritinius, nereikia išardyti kitų komponentų. Tai pašalina poreikį tikrinti ar reguliuoti po pakeitimo, todėl naudotojai gali juos pakeisti savarankiškai, o tolesnė priežiūra tampa patogesnė.

Aukšta integracija: konstrukcijoje naudojama modulinė karkaso struktūra, kuri yra labai integruota su izoliaciniais jungikliais, grandinės pertraukikliais, įžeminimo jungikliais, jutikliais, blokavimo mechanizmais ir kitais komponentais.

Patogi naudojimo sauga: priverstinė izoliacinių jungiklių, grandinės pertraukiklių ir įžeminimo jungiklių blokavimo konstrukcija apsaugo nuo netinkamo veikimo.

Kompaktiškas dizainas: mažiausi suderinamos spintelės matmenys yra 500 x 1000 x 1800 (mm).

Produktas

Programos

Tinka 3,6 ~ 12 kV elektros tinklams

Pramonės ir kasybos įmonių apsaugos ir valdymo blokai

Miesto bendruomenių paskirstymo sistemos

Produkto kontūro brėžinys

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker manufacturer

Pastabos:

VTZ(SC)-12GD patalpų trijų padėčių vakuuminis grandinės pertraukiklis gali būti montuojamas apverstoje padėtyje.

Antrinė laidų schema

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker factory
