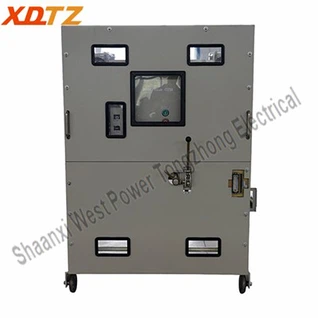

VTZ -17. 5 VACUUM CIRCUIT BREECLER (Tongzhong Electric Special Model) naudojamas vardinei įtampai 17,5 kV, AC 50/60Hz vidaus skirstomojo įrenginio, modulinio darbo mechanizmo, tinkamo įvairioms pramoninėms ir kalnų įmonėms, maitinimo tinklo įranga, rankdarbiai ir Kyn28A {{7}. fiksuotas vienetas ir suderintas su atitinkama mechanine grandine. Tinka fiksuotoms spintelėms, tokioms kaip XGN2.

Produkto specifikacijos

Specifikacija SHeetas

Nr.	Vardas	Vienetas	Duomenys
1	Įvertinta įtampa	kv	12
2	Įvertintas dažnis	Hz	50/60
3	Įvertinta srovė	A	630/1250/1600/2000/2500/3150/4000/5000
4	Įvertintas jėgos dažnis atlaiko įtampą	kv	48 (bendra vertė) / 42 (per izoliacinį atstumą)
5	Įvertintas žaibo impulsas atlaiko įtampą	kv	75 (bendra vertė) / 85 (per izoliacinį atstumą)
6	Įvertinta trumpojo jungimo lūžio srovė	ka	25/31.5/40/50
7	Įvertintas trumpojo jungimo gaminimas srovė (smailė)	ka	63/80/100/125
8	Įvertinta atlaika srovė (smailė)	ka	63/80/100/125
9	Įvertinta trumpojo jungimo trukmė	s	4
10	Veiklos ciklai, esant įvertintos trumpojo jungimo lūžio srovei	Laikai	E2
11	Mechaninė ištvermė	Laikai	30000
12	Standartinė veikimo seka	-	O -0. 3s-co -180 s-co
13	Leidžiamas nusidėvėjimo storis kontaktas	mm	Mažiau arba lygus 3

MechaninisCHarakterijos

Nr.	Vardas	Vienetas	Duomenys
1	Leidimas tarp atvirų kontaktų	mm	9±1
2	Per daug keliauta	mm	3.5±0.5
3	Vidutinis uždarymo greitis	m/s	0.7±0.2
4	Vidutinis atidarymo greitis (vidutinis greitis esant 6 mm pradiniam atidarymui)	m/s	1.1±0.2
5	Įvertinta pridėta išorinė kontaktinė galutinė jėga	N	2500 ± 200n (25ka) 3100 ± 200n (31,5Ka) 4800 ± 300N (40Ka) 6000 ± 500N (50KA)
6	Skirti laiko	MS	30-70
7	Lūžio laikas	MS	20-50
8	Susisiekite su atšokimo trukme atlikdami uždarymo operaciją	MS	Mažiau arba lygus 2
9	3- fazių kontaktų uždarymas/atidarymas be imultaniškumo	MS	Mažiau arba lygus 2

Produkto pranašumai

VTZ -17. 5 VACUUM CIRCUIT BREECLER turi daug pranašumų:

Grandinės pertraukiklio našumas:

E2-C2-M2

Paprasta ir patogi techninė priežiūra:

Naudojant modulinį mechanizmą, atidarymo ir uždarymo ritinių pakeitimą nereikia išardyti likusių komponentų, vartotoją galima lengvai pakeisti, o nereikia išbandyti ir sureguliuoti po pakeitimo, kad vėlesnis veikimas ir priežiūra būtų patogesnė.

Didelis laidumas:

Protingas laidžiosios grandinės projektavimas, kad būtų patenkintas 1,1 karto didesnis nei įvertintas srovės temperatūros kilimo lygis.

Platus naudojimo spektras:

Serializuoti produktai apima platų asortimentą, pradedant nuo įvertintų dabartinių 630A iki įvertintos dabartinės 5000A, pradedant nuo įvertintos lūžio dabartinės 20KA iki 50kA išsamios aprėpties; Uždenkite bet kokią aplinką, esančią 4500 metrų virš jūros lygio; Uždenkite -40 laipsnio ~ 40 laipsnio aplinkos naudojimą.

Palaikykite intelektualų pritaikymą ::

a. Tai gali pridėti belaidžio temperatūros stebėjimo sprendimą su savarankišku dizainu, kad būtų užtikrintas saugumas ir be priežiūros.

b. Jis turi mechaninių charakteristikų stebėjimo sprendimą, kad būtų galima stebėti grandinės pertraukiklio operacinius duomenis realiuoju laiku, kad būtų galima anksti aptikti ir išspręsti galimas problemas.

c. Jis turi motorizuotą įėjimo į spintelę sprendimą, leidžiantį nuotoliniam veikimui užtikrinti asmeninę saugą.

d. Realiojo laiko komponentų senėjimą galima aptikti atliekant dalinį iškrovos bandymą.
